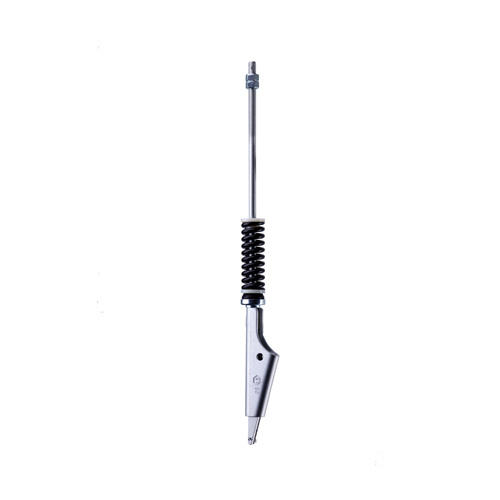

HJ焊接式绳头组合

产品描述

绳头组合装置包括螺杆，在螺杆的上端自上而下依次设定螺母、压簧、绳头碗(座)等。弹簧的上端支承在绳头上碗内，下端支承绳头下碗内，配合平垫使得整个装置更加稳固。在螺杆下端延延伸有楔套，将楔块置于锥套的型腔内牵引绳与锥套锥芯配合连接，整个装置缩小体积并且更加稳固。专业的焊接设计，产品性能更加稳定，全自动化焊接绳头组合生产线，质量保证。

产品性能

•  承载力:≥80%钢丝绳设计破断载荷

•  国家电梯质量监督检测中心认证

•  550万次疲劳测试

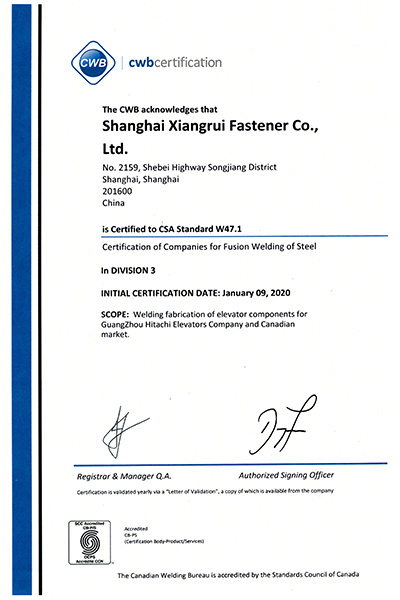

•  CWB焊接质量管理体系·IS05817焊缝级别认证

应用

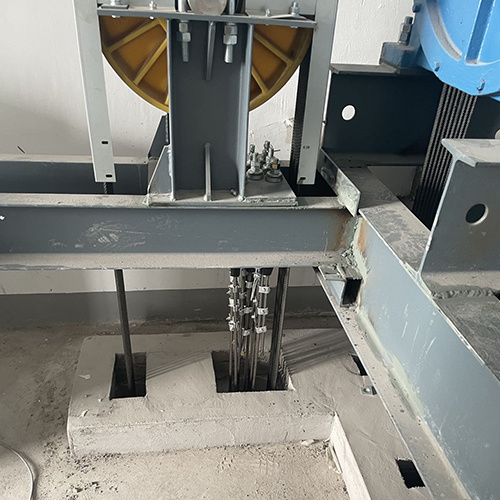

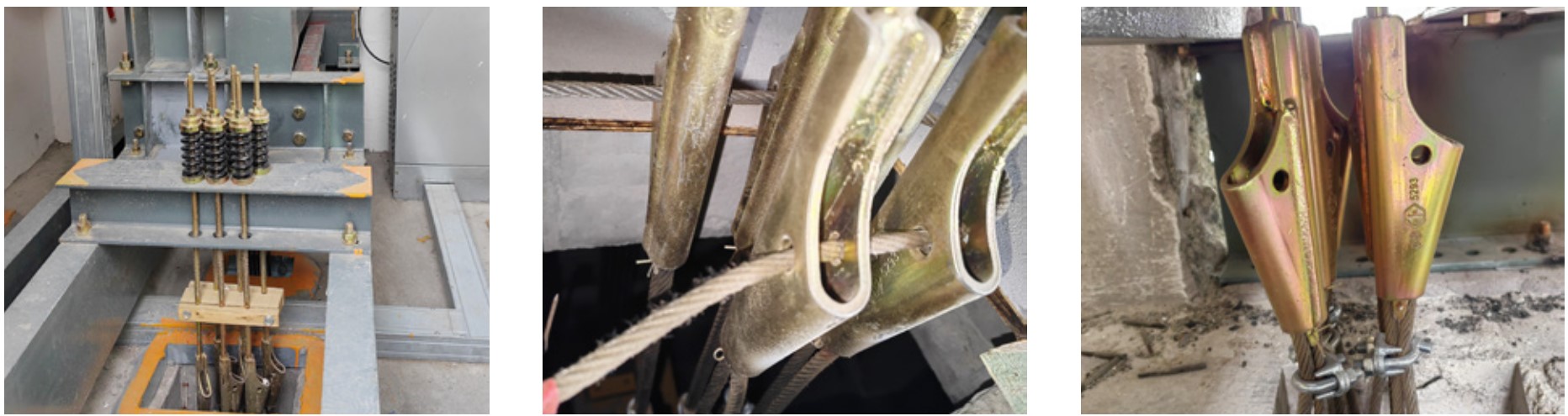

•   用于电梯曳引绳与轿厢，对称装置及机房承重梁的连接

产品特点

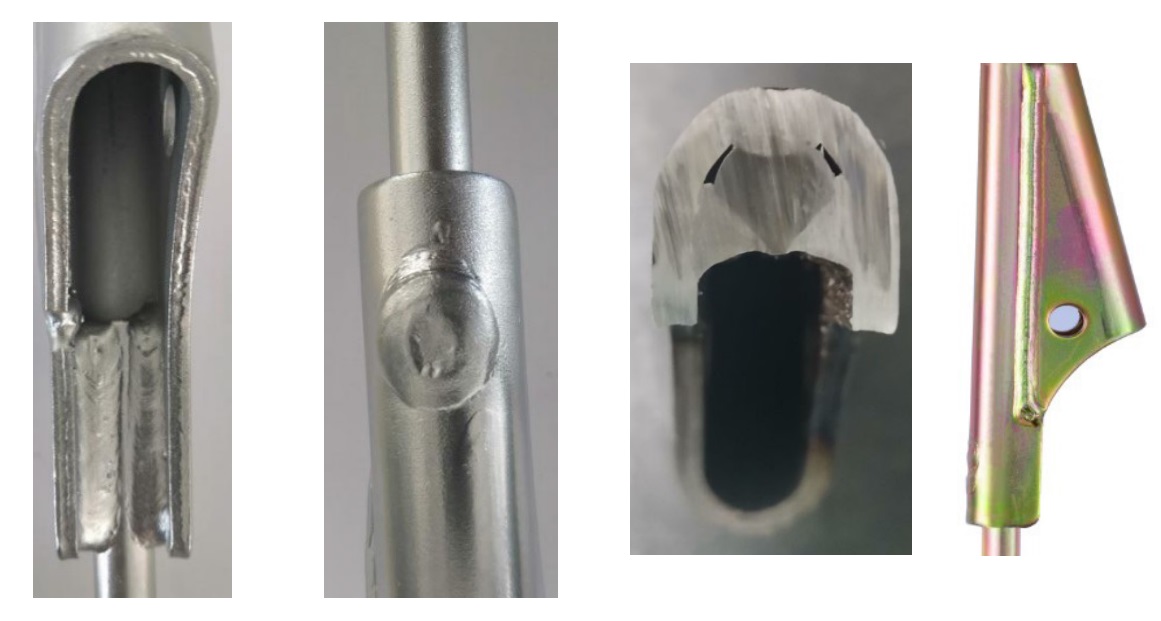

1.圆道与短道焊缝

①短道加长焊缝设计，增加抗拉载荷

绳头楔套和拉杆的受力点由2个变成3个，增加了安全系数，有效提高每个点②增加圆道塞焊后，抗疲劳的能力;

③增加了圆道塞焊后，更能保证拉杆和楔套的对称度，能更好的配合钢丝绳的安装直线度4)剖切宏观腐蚀明显观察到三个焊缝均呈有效的熔合状态

2.长道坡口焊

①长道坡口焊避开折弯后的应力集中区，降低折弯应力对产品的性能影响;②长道坡口焊更易于焊接，保证较高的焊接质量;③利用平面结构特点，加长了焊缝，降低单位面积内的焊缝涨力，提高了焊缝承载强度

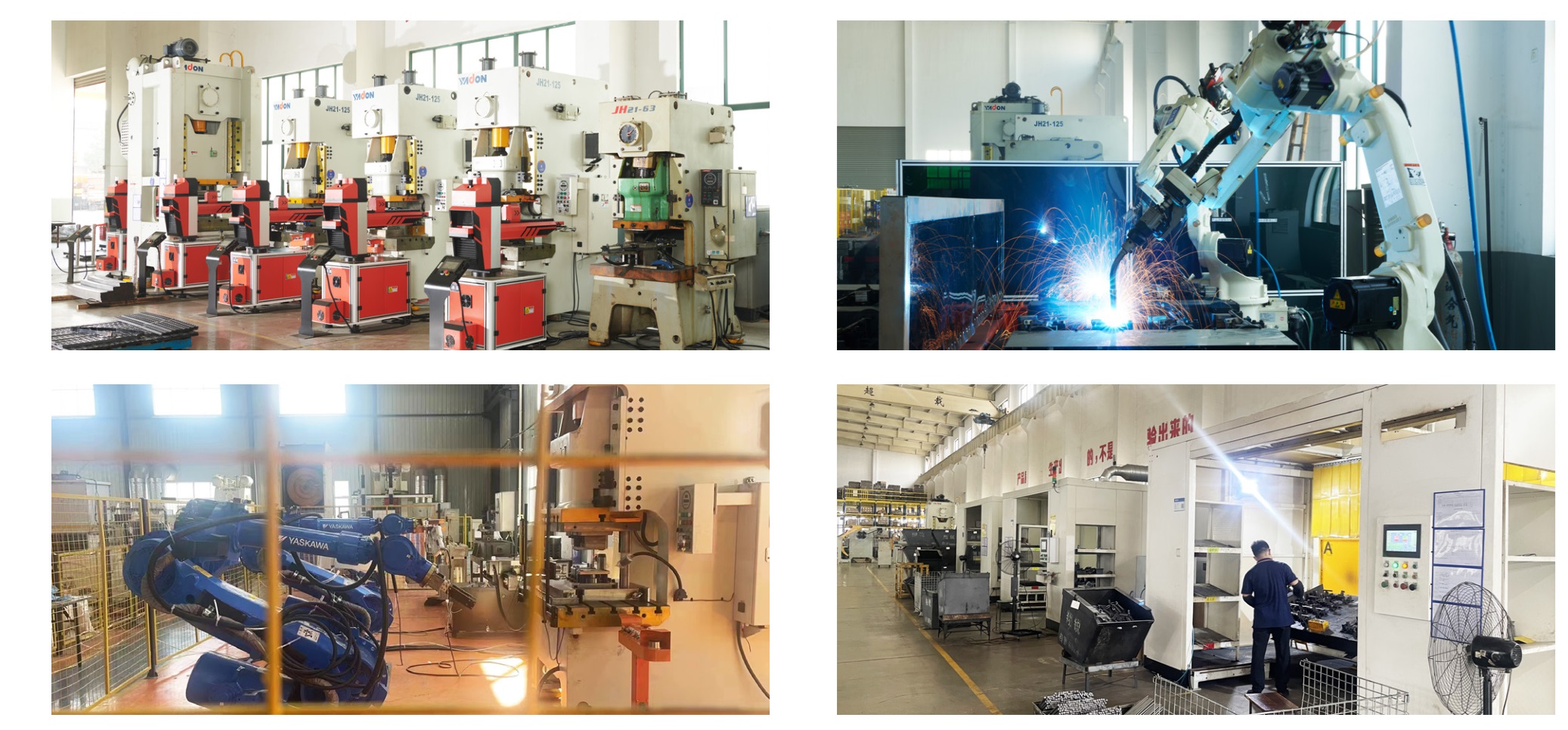

设备和生产管理

1.焊接

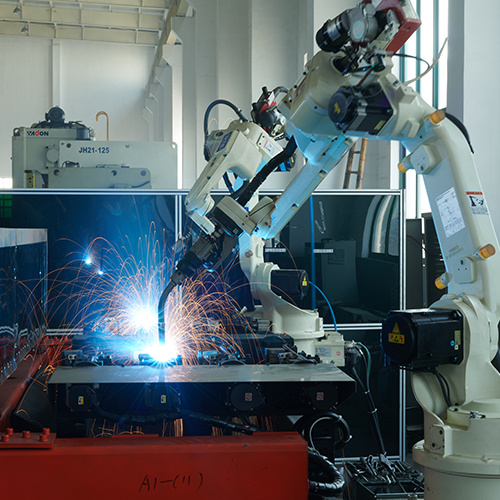

a.取得加拿大CWB焊接体系认证，焊接管理员和焊工均按照焊接体系执行b.采用日本OTC焊接机器人自动化焊接

2.楔套生产

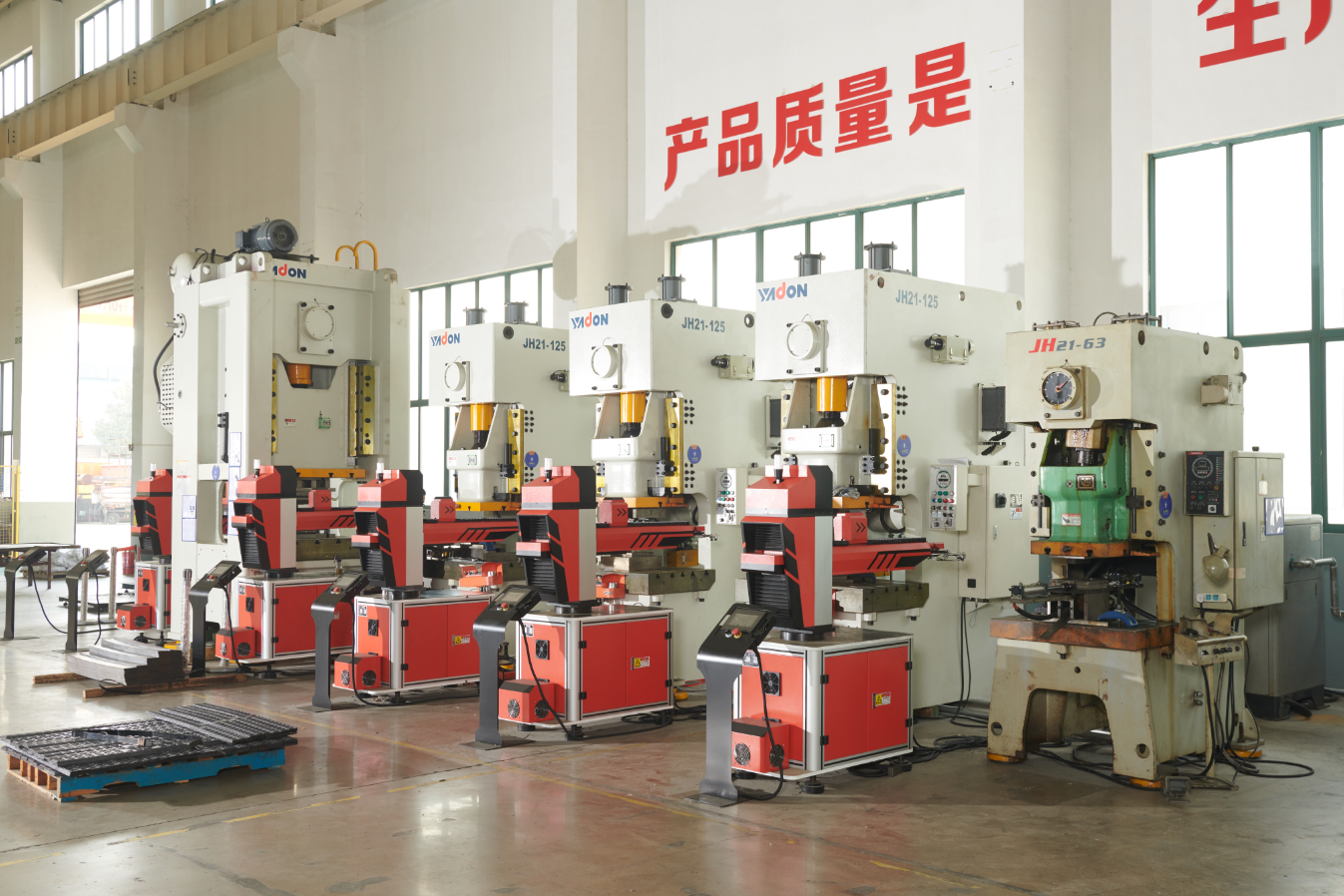

a.采用全自动精密冲床配合机械手进行生产

b.独家模具设计，有效降低材料折弯应力

3.拉杆生产

a.采用全自动机械手生产

b.热墩一体成型生产线

c.自动控温监控系统
